折腾 WNDR4300 v1 的 JTAG

转载请注明原帖链接和作者!

最近重新入手WNDR4300v1进行折腾,主要是为了测试完全重写了 flash 驱动框架的 breed 的功能是否正常。因为已经入手 TRACE32,因此就想把 JTAG 功能用上。

根据 WNDR4300v1 的 GPIO 定义可知,JTAG 所在的 4 个 GPIO, 0~3 已经全部被 LED 占用了,因此第一步就是断开 GPIO 到 LED 的连接,改为到 JTAG 插座的连接。

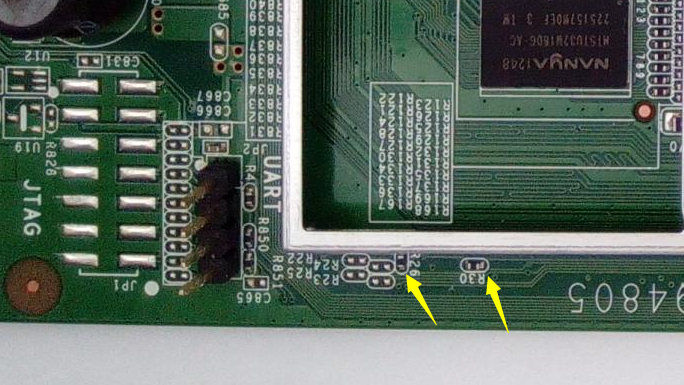

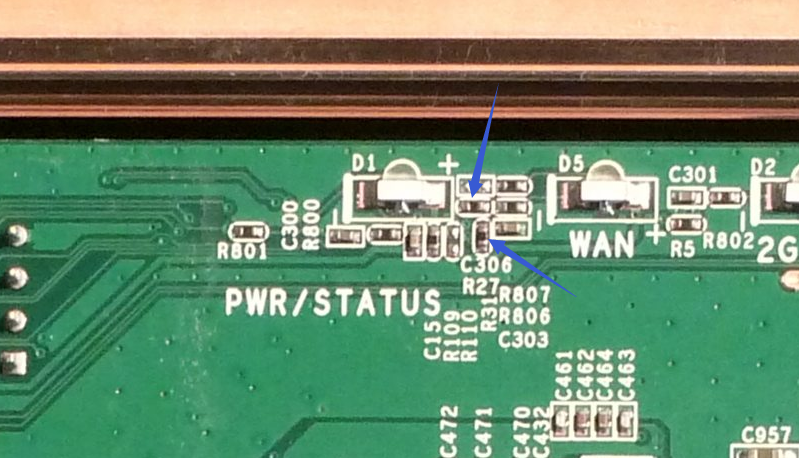

经过一番测量,最终找出了 4 个连接 LED 的电阻,和 4 个连接 JTAG 的空电阻焊盘:

4 个连接 LED 的电阻分别是 R26/R27/R[......]

阅读全文

让 MT7621 等不支持 SPI-NAND 的路由器直接从 SPI-NAND 上启动

转载请注明原帖链接和作者!

在现在看来,现今比较老的一批路由器芯片,以 Atheros/QCA/MediaTek 等的 MIPS 平台的芯片为代表,基本都只支持从 SPI-NOR 启动。
如果要使用 SPI-NAND,就必须使用双 Flash 方案,即从 SPI-NOR 上启动,再从 SPI-NAND 上加载固件。
对于现有的方法,从单 Flash 改为双 Flash 就很不容易。如果是新设计的方案,双 Flash 会增加额外的物料成本和开发成本,不划算。

说到底,这还是因为 SPI-NOR 跟 SPI-NAND 使用的读指令的时序不同:

SPI-NOR 的 Read d[......]

阅读全文

Debian for MT7621 折腾记 (3) - 编译 Debian Kernel Package

转载请注明原帖链接和作者!

现在 Debian 已经能基本正常运行了,但是缺少一点最重要的东西,那就是内核模块。

虽然可以直接将 OpenWrt 编译出的 ko 复制到 Debian 中加载,但是这却有不少问题:
1. ko 被精简过,缺少必要信息,如 depmods
2. 编译的 ko 很少
3. 无法被自动加载/按需加载

此外,使用 OpenWrt 的 ko,而不自己编译,会导致系统缺少针对当前 Kernel 的头文件,无法实现在 Debian 中编译自己的 ko。

因此,我需要自己编译 Debian Kernel,也就是修改原始的 Debian Ke[......]

阅读全文

Debian for MT7621 折腾记 (2) - 实现 MT7530 DSA

转载请注明原帖链接和作者!

OpenWrt 自带的 swconfig 功能对于 Debian 来说,就不是那么好用了。除此之外,Linux 对交换机的支持就只剩 DSA 了。幸好 MT7530 有 DSA 驱动。

但是 MT7530 的 DSA 驱动是给 MT7623 用的,里面硬编码了很多 MT7623 的设置,还用到了很多 MT7621 中不存在的东西,例如 Power domain。
这些都需要全部去掉,并为 MT7621 添加所需的代码。

此外,用于 MT7621 的以太网驱动 mtk_soc_eth 也一团糟,里面杂揉了各个芯片的代码,不纯粹,不适合拿给[......]

阅读全文

Debian for MT7621 折腾记 (1) - 实现基础系统正常启动

转载请注明原帖链接和作者!

路由器平台一般都使用 OpenWrt 这个 Linux 发行版。但是对于 MT7621 这样的性能稍微较高的 CPU 而言,跑 OpenWrt 感觉有些浪费,毕竟 OpenWrt 是精简系统,不仅缺少各种常用软件包,已有软件包也是各种精简,缺少功能。不仅如此,OpenWrt 的整个系统架构也十分精简,缺少扩展性。因此我打算换用一个常见的 Linux 发行版。

说到常见的 Linux 发行版,最容易想到的就是 Debian 了。Debian 官方提供 MIPS 平台的成品 image。虽然相对于 Debian,我更倾向于使用其衍生版 Ubuntu。[......]

阅读全文

破解「清华同方 超越 S100」的 BIOS 密码限制

转载请注明原帖链接和作者!

手里有个小主机,型号是 清华同方 超越 S100,配置很低,Intel Atom 230 的 CPU,百兆有线,只有VGA接口,以及常规的 SATA、USB、RS232、LPT、音频。主板有 PCI 槽,然而机箱里并不支持插 PCI 卡。
配置这么低的电脑,居然还不能让人安心用。。。

第一次拿到开机时,提示 CMOS 信息无效,带电重启就不再提示,断电后再开机就会提示。看来是电池没电了,那么换一个吧。
换了电池后,这个问题是没有了,然而新的问题出现了:每次开机,BIOS都会要求输入密码,不然什么都进不去。。
经过多方查找,得知了BIOS 默[......]

阅读全文

用 Bus Blaster v4 调试 MT7621 路由器

转载请注明原帖链接和作者!

一年多以前,曾经尝试用 Bus Blaster v4 配合 OpenOCD 来调试 MT7621,但是一直没有成功。OpenOCD 虽然能够识别 CPU,识别出 5 个 TAP(当时也不知道为什么会识别出 5 个来,MT7621 明明是双核四线程的,应该是 4 个才对),但是始终无法正常执行指令,因此也就无法继续进行后续的操作。这个问题一直困扰着我,直到最近才得以解决。

前几天在公司用 Trace32 调试 MT7621 的 U-Boot 时,发现了一个奇怪的现象:
首先介绍一下 MT7621 的一个缺陷:MT7621 的 RESET_L 引脚[......]

阅读全文

记一次 mingw-w64 工具链的制作过程

早先在 Windows 下使用 MSYS + MinGW32 来制作 mips 工具链的过程让我记忆犹新:那就是在 Linux 里只要数分钟就能编译完成的 libgcc.a 在 Windows 里面需要半个小时以上才能完成,而且到最后使用 ar 命令将一堆 .o 文件合并为 .a 时,居然因为命令行超过 32KB 而导致命令执行失败。到最后是直接使用了 Linux 里面编译好的文件。

哎。。。这都是 Windows 过于复杂的进程创建机制导致的。。。

最近打算更新 MinGW 环境,发现 mingw-w64 比 mingw32 更优秀,因此就打算制作一个基于最新 gcc 的 min[......]

阅读全文

探究:AR/QCA 芯片通过 APB 访问内置交换机寄存器

从 AR9341 开始,AR/QCA 芯片的 datasheet 上都会列出一个寄存器的某一位的作用:

eth_cfg

其中提到:

设置 0x18070000 寄存器的第9位 (SW_APB_ACCESS) 为1,可以从 APB——也就是通过内存地址访问交换机的寄存器而不是通过MDIO来访问。

但是 datasheet 通篇没有提到设置后交换机的寄存器将被映射到的内存地址基址。

根据 AR/QCA 芯片的 APB 布局来看,旧的布局不会改变,要改变只会改变新的未使用的地址。

QCA9531 的 APB 布局:

apb

通过观察可以发现 APB 新增的寄存器映射地址都[......]

阅读全文
